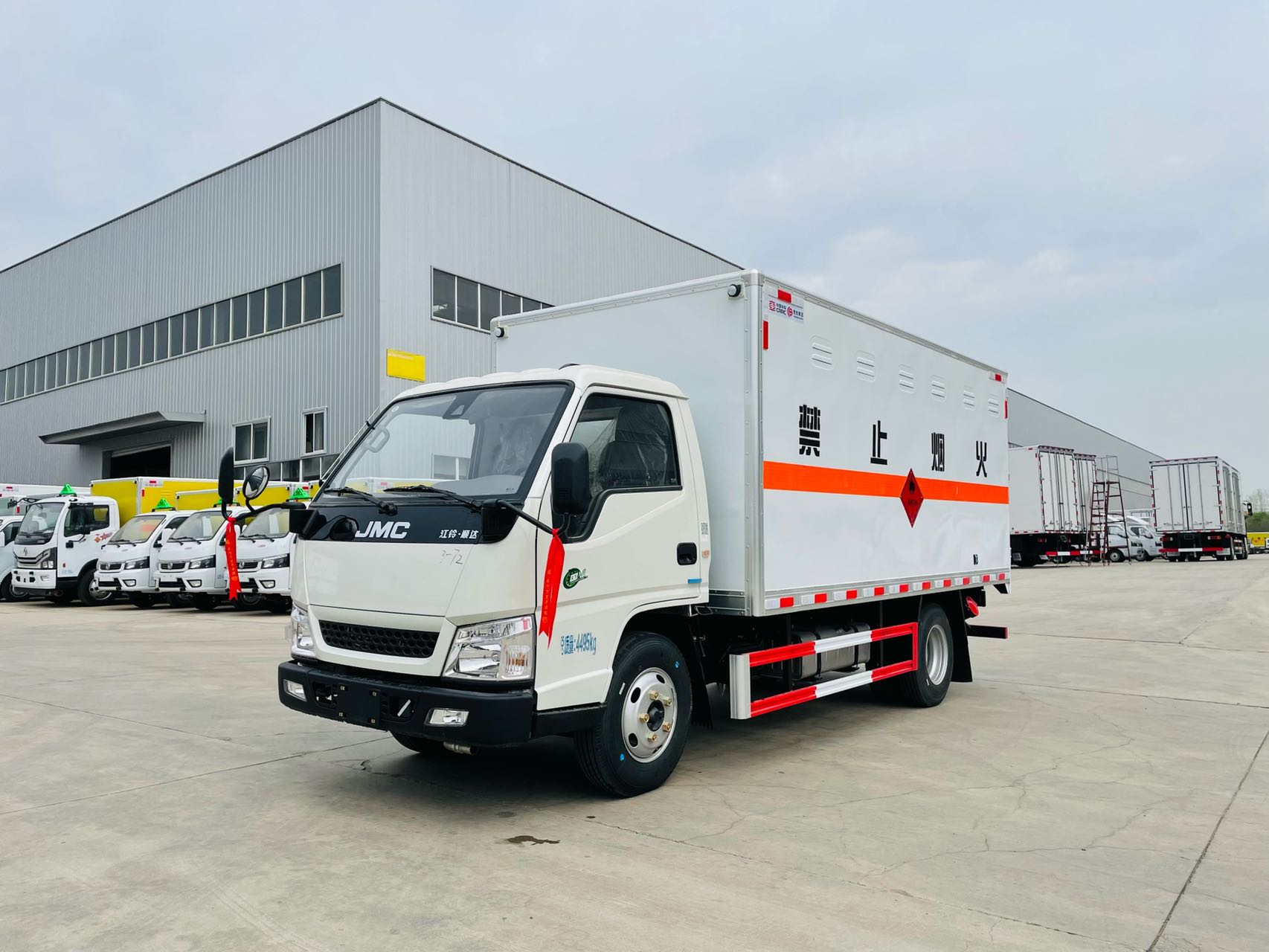

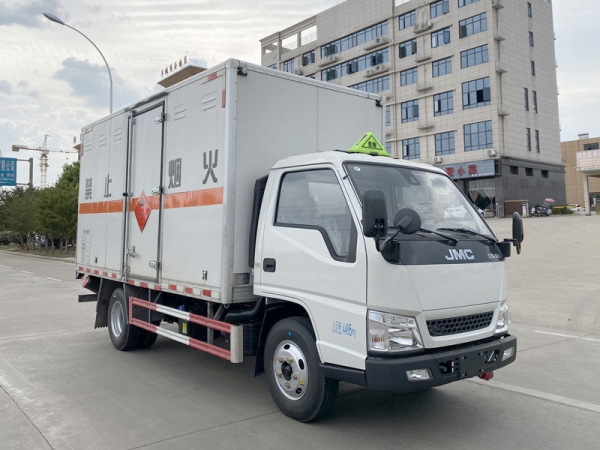

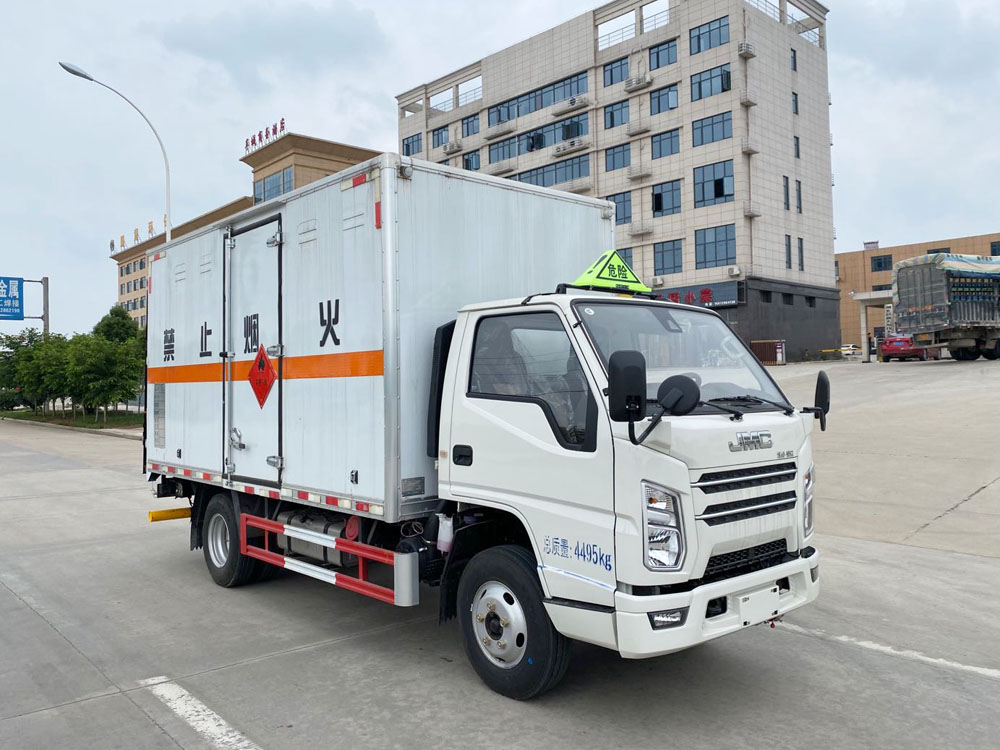

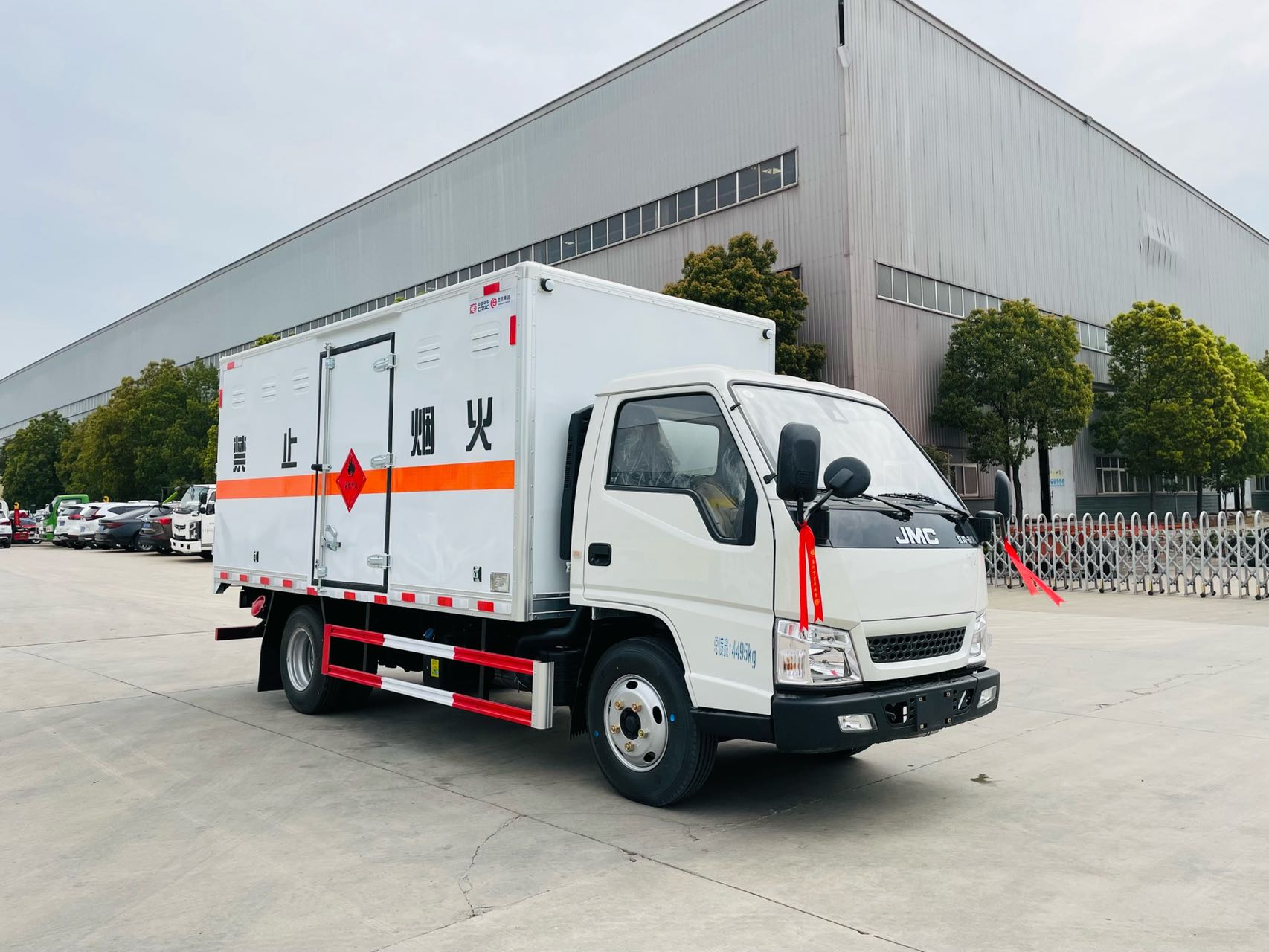

江鈴順達廂體長4.15米荷載1.3噸易燃液體廂式運輸車
整車型號： CSC5040XRYJ6
底盤型號： JX1041TG26
整車尺寸/mm：5995*2080/2030/1980/1950*3050/2850/2750
廂體尺寸/mm：4150*1950/1900/1850*2000/1800/1700
軸距/mm：3360
總質量/kg：4495
額定載質量：1300kg
整備質量：3065kg
準乘人數：2
底盤配置：

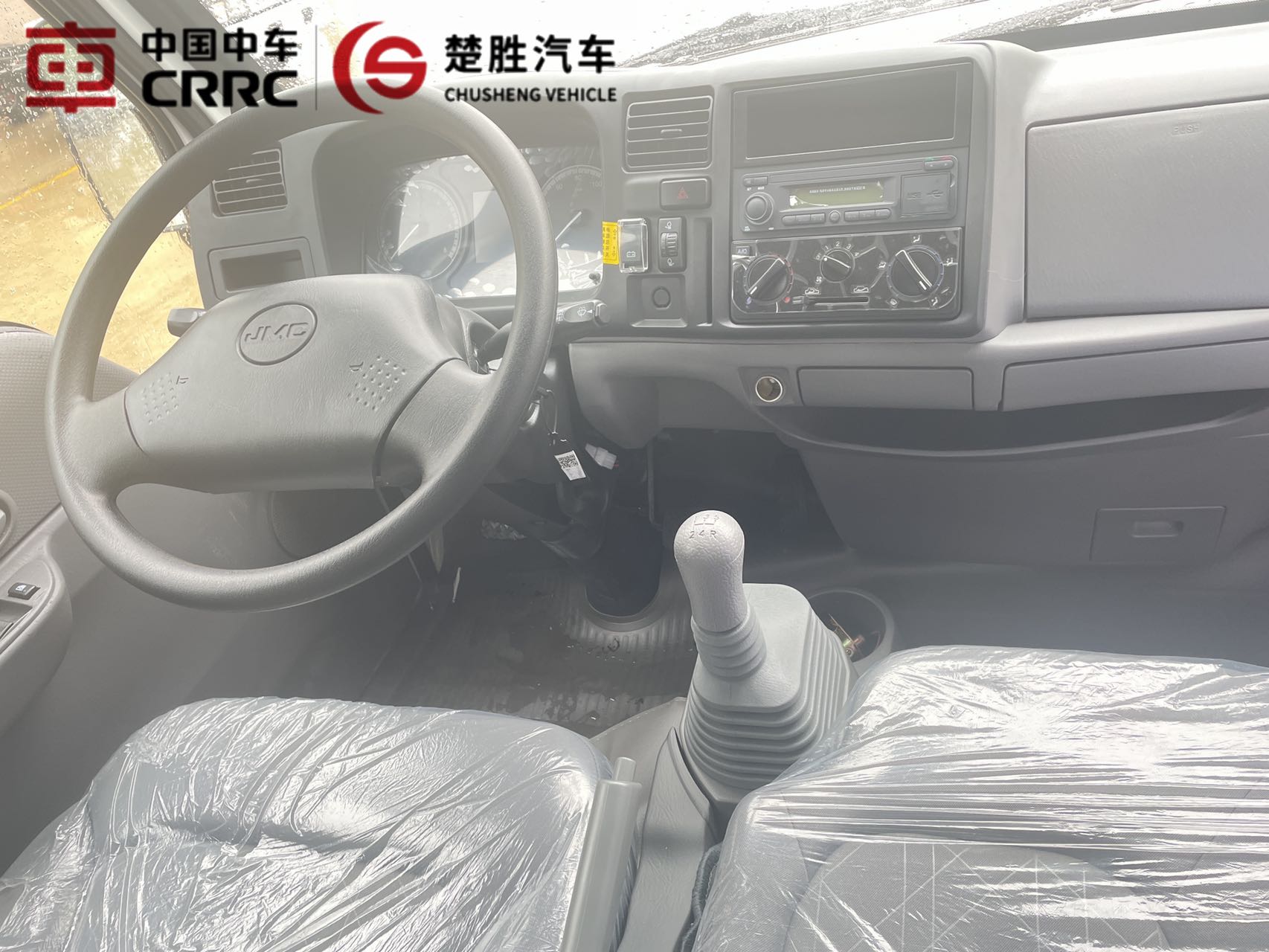

江鈴順達國六2.5L危險品底盤配置：江鈴122馬力，5檔變速箱，7.00鋼絲胎，3360軸距，油剎，原廠方向助力，原廠空調，電動車窗，ABS，排氣管前置，前盤碟剎，限速80碼，軌道偏離預警，防碰撞預警。
廂體配置：

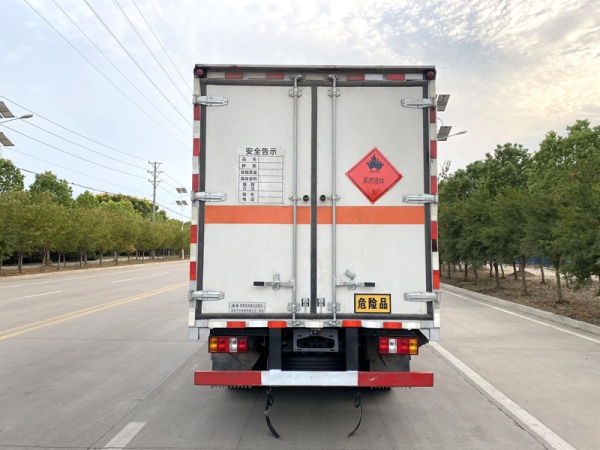

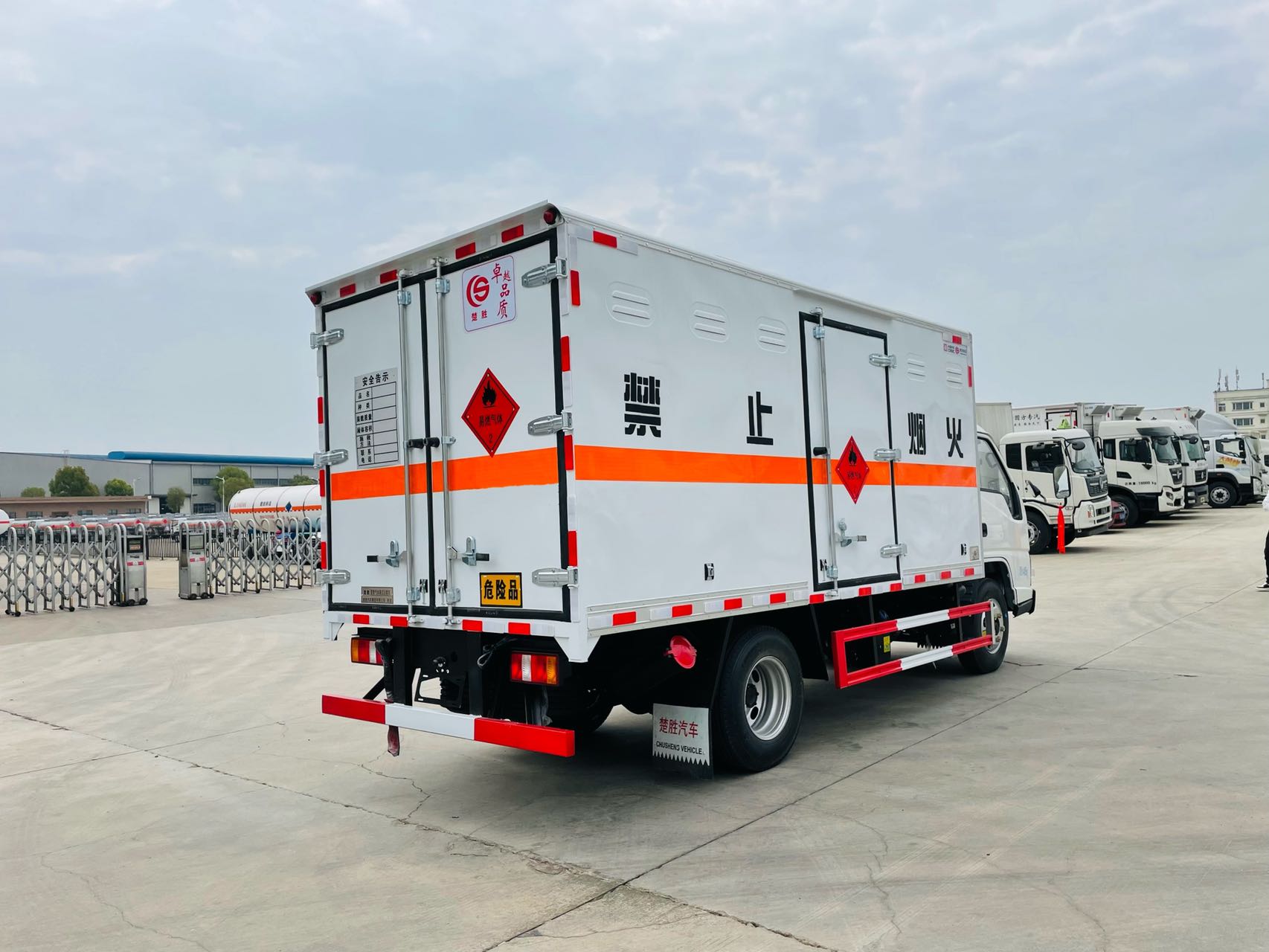

1、復合板工藝：嚴格按照公告尺寸制作。外板采用優質烤漆板（顏色可選：白，灰，檸檬黃）帶百葉窗，內飾為導電性能良好的鋁平板有透氣孔，矩形骨架結構內部填充防火阻燃材料，復合加鉚合工藝。廂體四周鋁合金包邊及包角，車廂底板鋪設防靜電膠皮，廂體前臉50公分高鋪設防靜電膠皮。后部設置對開門，右側單開門，廂體內部兩側安裝捆綁貨物的臥環。廂體內部安裝煙霧報警器，門上安裝防盜報警器。車廂一周粘貼橙色反光帶，箱體粘貼菱形標志牌，安全告示牌，危險品牌，箱體安裝示廓燈（前白后紅），拖地靜電帶。
2、瓦楞板工藝：外板采用1.2mm厚冷軋鋼板壓瓦成型，內部槽鋼骨架，底板采用3mm花紋板上鋪設有防靜電膠皮。廂體右側單開門，后部設置對開門，廂體內部安裝捆綁貨物的臥環。廂體內部安裝煙霧報警器，門上安裝防盜報警器。
廂體優點：后門及側門采用一次成型密封膠條，底板及所有門合頁處均做防銹處理，箱體采用雙組份丙稀酸油漆制作，所有門桿及合頁均為熱鍍鋅材質。
選裝配置：
1、右側可多樣式開側門（以公告為準）
2、可選裝1噸液壓尾板
3、底板可選裝4mm
【主要技術參數】 | |||
產品商標 | 楚勝牌 | 公告批次 | 363 |
產品名稱 | CSC5040XRYJ6型易燃液體廂式運輸車 | 產品號 | ZSX4N7AW01U |
總質量(Kg) | 4495 | 罐體容積(m3) | |
額定載質量(Kg) | 1300 | 外形尺寸 | 5995×2080,2030,1980,1950×3050,2850,2650 |
整備質量(Kg) | 3065 | 貨廂尺寸 | 4150×1950,1900,1850×2000,1800,1600 |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數 | 2 | 載質量利用系數 | |
接近角/離去角(°) | 20/14 | 前懸/后懸 | 1075/1560,1095/1540 |
鋼板彈簧片數 | 7/4+6,7/5+6,3/2+2,5/3+4,4/4+6,3/4+6,4/4+4,3/4+4,5/4+6,5/4+4,4/5+6,3/5+6,4/5+4,3/5+4,5/5+6,5/5+4,3/1+3,1/1+1, 2/1+2,4/1+3,2/1+1,3/1+2,4/3+2,4/3+3,4/3+4,4/4+2,4/4+3,5/3+2,5/3+3,5/3+4,5/4+2,5/4+3,7/3+2,7/3+3,7/3+4,7/4+2,7/4+3,3/3+2,3/4+2,3/4+3,3/5+2,4/5+2 | 轉向形式 | 方向盤 |
軸數 | 2 | 軸距 | 3360 |
輪胎數 | 6 | 輪胎規格 | 7.00R16LT 10PR,7.00R16LT 8PR,6.50R15LT 10PR,6.50R16LT 10PR,195/85R16LT 8PR |
前輪距 | 1385,1400,1370,1465,1480,1415 | 后輪距 | 1425,1440 |
軸荷(Kg) | 1895/2600 | 最高車速(Km/h) | 80 |

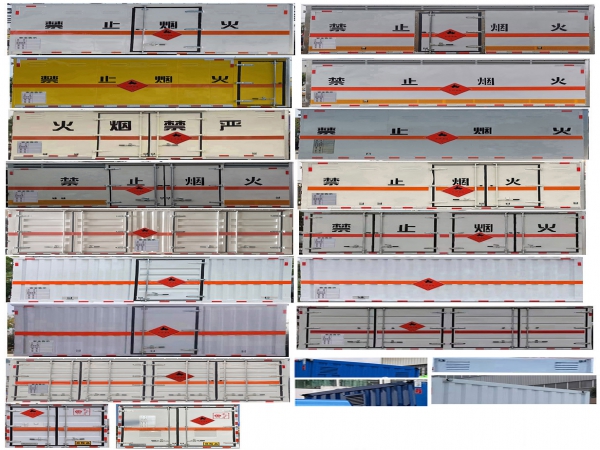

其它 | 1、該車為危險品運輸車.運輸具有獨立容器(瓶)包裝的易燃液體物品.運送危險物品類項號:3類.廂體頂部封閉不可開啟.2、側,后防護材料均為Q235,側防護螺栓連接,后防護焊接,截面尺寸:100×50,下邊緣離地高430mm.3、整備質量含備胎,滅火器及隨車工具;貨廂重量為1090kg;材質/厚度:復合板結構廂體:底板材質為Q235,厚度3mm,側板為外Q235+中間阻燃泡沫+內純鋁板,厚度42mm;瓦楞板結構廂體:底板材質為Q235,厚度3mm,側板為Q235,厚度1.5mm.4、僅選用排氣管前置、限速裝置(限速80km/h)、前輪盤式制動及子午線輪胎的底盤,轉向輪安裝輪胎爆胎應急防護裝置,安裝具有衛星定位功能的行駛記錄儀.ABS系統控制器型號/生產企業: APG3550500A/浙江亞太機電股份有限公司,3550B500/浙江亞太機電股份有限公司,VIE ABS-II/浙江萬安科技股份有限公司.發動機/油耗值(L/100km)對應關系為:JX493ZLQ6D/10.75,JX4D25A6H/10.83.隨底盤選裝駕駛室,選裝白色中網,選裝白色前保,選裝黑色前保,選裝廂體側面選裝開門型式及位置,選裝不帶側開門,選裝貨廂平面或瓦楞結構;廂體側面選裝開百葉窗,選裝后部樣式,該車可選裝直接供電式ETC車載裝置. | ||
【底盤技術參數】 | |||
底盤型號 | JX1041TG26 二類 江鈴汽車股份有限公司 | ||
燃料種類 | 柴油 | 排放標準 | GB17691-2018國Ⅵ |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
JX493ZLQ6D JX4D25A6H | 江鈴汽車股份有限公司 江鈴汽車股份有限公司 | 2499 2478 | 90 105 |
